一些ESP-01, ESP8266, ESP32 的使用及燒錄方式

前些日子因緣際會，剛好拿到ESP-01, ESP8266,  ESP32。常常會忘記使用方式。因此做個簡單的筆記。

實際接線：

ESP-01比較麻煩，除了vcc(3.3v),gnd,tx,rx要接到對應的線之外, enable也要接上3.3v (有一些是標註CH_PD，縮寫是chip power-down)。如果要更新firmware的話。他的GPIO0要接地，這邊指的是送電時就要接地，等它開機後要不要接地都沒有影響。

更新firmware可以用官方工具ESP8266 flash download tool或ESP8266一键烧录工具來燒錄，我兩者都有成功跟失敗過，失敗的這幾次似乎是因為ESP-01之前已經被我玩壞了。

記得，要測試的時候，記得把GPIO0的接地拿掉。我的作法是先斷電，拿掉它的接地再送電。再使用realteam或putty進行測試(baud rate要設對，預設是115200)。

接線的部份如下：

來源網頁：

 https://sites.google.com/mail3.hwsh.tc.edu.tw/earth/arduino/%E5%8F%83%E8%80%83%E8%B3%87%E6%96%99/%E5%85%B6%E4%BB%96esp8266-01%E6%9B%B4%E6%96%B0%E9%9F%8C%E9%AB%94%E8%88%87%E8%A8%AD%E5%AE%9A

記得這個圖是從正面看的，因此接腳的位置會是左右相反。不過正常人應該一看就知道才對。

如果是接usb-rs232-console的話，接線如下：

來源網頁：

https://iot-playground.com/blog/2-uncategorised/35-esp8266-firmware-update

更新firmware後，就可以使用arduino-ide來開發了。

記得在『額外的開發版管理員』，新增網址：http://arduino.esp8266.com/stable/package_esp8266com_index.json

之後在ESP32時會有其它需要新增的網址。

另外要提醒的是，要上傳程式時，GPIO0還是要接地，因此可以裝一個簡單的開關，在arduino ide出現connect時再按鈕即可。

再講ESP32，我買的是ESP32-WROOM-32D，它的型號就有規格資訊：多協議模組 SMD Module, ESP32-D0WD, 32Mbits SPI flash, UART mode, PCB antenna。

它有內建MCU, 意思是不用再透過Arduino或其它MCU做設定。

這種東西用起來都差不多，它的serial port已經內建了，所以不需要再用USB轉RS232的線材，就看他是用micro usb或usb type c 。另外要注意的是， 有一些線只有充電功能不能傳檔，使用時一定要小心，不要像我弄了一個下午才發現是線材的問題。

記得在『額外的開發版管理員』，新增網址：

https://dl.espressif.com/dl/package_esp32_index.json

在Aruduino IDE要選擇ESP32 Dev Module

同樣的，在上傳程式的時候(按下upload，出現connect時)，要記得按IO0的按扭 (我認為是GPIO0的縮寫，在某些板本上可能是flash的按鈕)

接著是ESP8266，照片如下：

它的型號是：ESP8266MOD，可惜沒有其它的資訊。但它有內建MCU，可以少做一點功。

這一塊是使用microusb，記得確認用的是傳輸線而非充電線。另外它的按扭是flash，而不是GPIO0。

Arduino IDE的模組要新增：

http://arduino.esp8266.com/stable/package_esp8266com_index.json

我在網路上也有找到其它檔案，但不曉得丟去哪了。說不定是另一個檔案搞定的。

接著要選擇的版是：NodeMCU 1.0 (ESP-12E)。

我另外還買了一片沒有接擴展版的ESP8266-MOD。

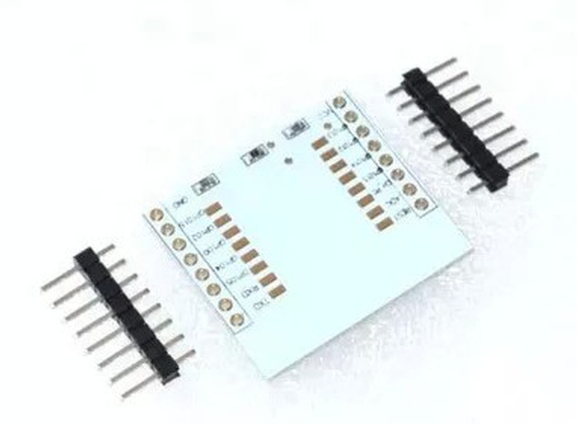

但由於沒有附模塊轉接版：

要用的時候還要自己拉線接電組或銲接，因此使用上很麻煩。所以買的時候要小心。

最後再回頭講ESP-01, 我有兩種：

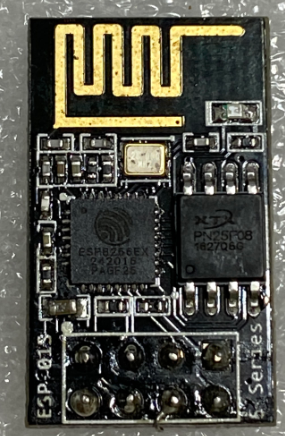

第一種是ESP8266EX 242016 PAGF26 它是ESP-01S

這一片可以正常運作，242016應該就是它的規格，但不曉得到哪邊查，這個在upgrade flash會用到。 (補充說明，旁邊有一顆PN25F08，說明了他是一個8Mbit (1Mbyte)的SPI，如果需要支援不同(或更新)的AT指令集，或者修改它的預設baudrate (預設是115200, 但某版預設是9600,有些人覺得這樣跟arduino 一樣比較好用，不用改來改去)

來源：

https://sites.google.com/mail3.hwsh.tc.edu.tw/earth/arduino/%E5%8F%83%E8%80%83%E8%B3%87%E6%96%99/%E5%85%B6%E4%BB%96esp8266-01%E6%9B%B4%E6%96%B0%E9%9F%8C%E9%AB%94%E8%88%87%E8%A8%AD%E5%AE%9A

接線時要記得圖片是正常，但你的接腳在背面，所以越左右相反。

以此例而已，Arduino的4要接到TX，Arduino的5要接到RX。

由於ESP-01S本身沒有MCU 所以要透過arduino 來控制。

因此在Arduino的板要選擇Arduino UNO (以我的例子而言)

在此也看的出來，為何MCU會受歡迎，光是接線就輕鬆很多。

最後要講的是讓我很頭痛的另一組ESP-01：

它的型號是：ESP8266EX 022021 AB00N3MT21，剛買來的時候應該是好的，但我不曉得怎麼把他弄死了。之後怎麼刷都救不回來，也找不到他相關的規格(flash size/rom size/ram size)之類的，最好笑的是，只找的到AB00N3NT21 的相關資料，看來我手邊的這一塊還是仿造的...說不定賣給我的人也沒有試過，他本來就是壞的。順帶一提，這一片就是我去研究怎麼燒錄的開始...也不算是壞事，至少我學到了很多新知識。

補充說明，最後我覺得esp8266ex旁邊那顆很可疑，它上面寫BY25D80，參考資料倒是滿好找的，它似乎是一顆8Mbit的SPI NOR FLASH ，可惜我照以下網頁再做一次：

https://sites.google.com/mail3.hwsh.tc.edu.tw/earth/arduino/%E5%8F%83%E8%80%83%E8%B3%87%E6%96%99/%E5%85%B6%E4%BB%96esp8266-01%E6%9B%B4%E6%96%B0%E9%9F%8C%E9%AB%94%E8%88%87%E8%A8%AD%E5%AE%9A

但還是失敗。

最後再記錄一下我的想法，官網 有相關的說明 (雖說我這個是仿的ESP8266)

https://www.espressif.com/en/support/documents/technical-documents

它似乎是分成NON-OS (純AT commander)還有 OS version (內建OS) 這兩種。

要燒的東西自然是不同的。有OS的自然需要更大的ROM/RAM。但我連NON-OS都失敗了，就不再試RTOS了。

另外有一種工具是MCU一鍵燒錄，但我這個只是單純的esp8266，看來是不適用的(雖然在燒的時候感覺一切都很好)。一鍵燒錄也有一個版本是可以選擇ROM size的，要用的時候可以去找來試試。(當然也可以燒官方rom)
